AH102L+AP200+JSDAP應用于側孔機
1.設備簡介

側孔機為木工板材打孔設備，主要用于組裝板式家具。此設備具有定位精度要求高（0.2mm）、動作速度快、

打孔類型類多、響應要求高等特點，是板式家具生產不可或缺的設備。

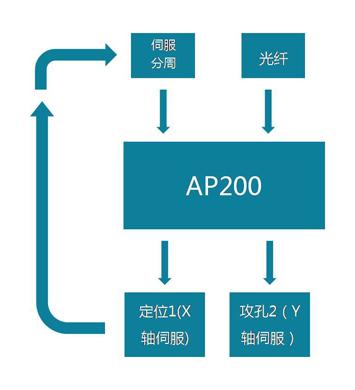

2.系統組成

HMI：AH102L                        *1
PLC：AP-240BT-A                    *1
SRO：JSDAP-20A                     *1
            JSMA-SC08A7K           *1
            JSDAP-30A              *1
            JSMA-MB15A7K           *1

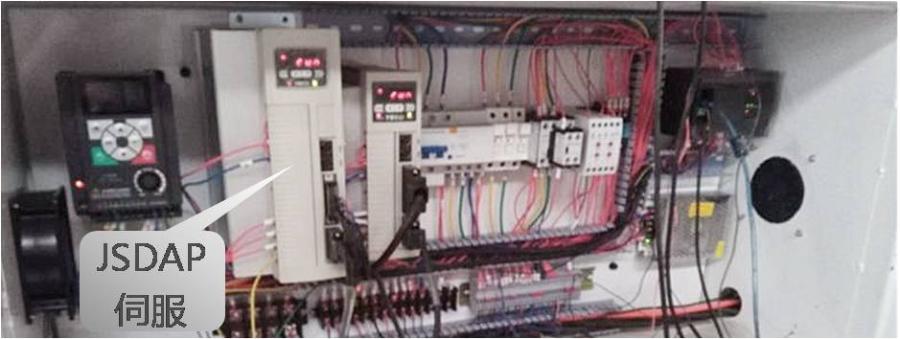

3.系統柜圖片

4.工藝說明

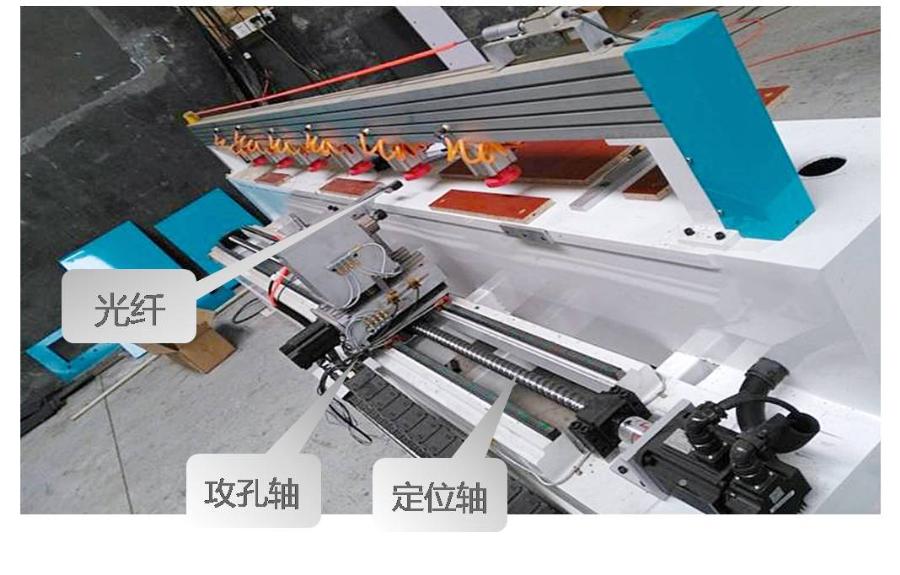

    側孔機由定位軸和攻孔軸兩軸組成。

    普通模式：定位軸在板上掃過，當光電有變化時檢測到可能有孔。當檢測到上升沿和下降沿后，

計算完孔的寬度后根據設置值判斷此孔是否為木板上的孔（有可能是板與板之間的縫，也可能是光

電誤感應）。如果判斷為真孔，則根據設定打孔方式返回打孔。

    盲孔模式：設定的位置直接打孔。
    盲槽模式：設定的參數拉槽。
    孔型有外孔、內孔、內側孔、外側孔、中間孔、兩頭打中間孔、盲孔、盲槽等多種模式。
